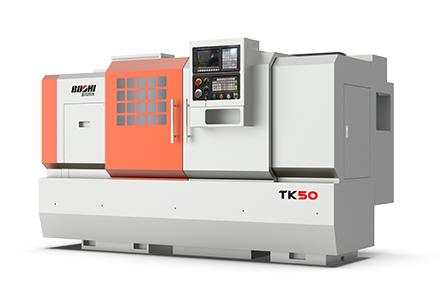

TK50系列車床是一款伺服主電機驅動的簡式數控車床。具有獨立主軸，可實現無極變速。適應輕工、機械、汽車、摩托車等多行業(yè)用戶的多品種、大批量產品的加工。
產品特點：
1）采用高強度鑄鐵床身，強度高吸震性好；多次時效處理，有效抑制了加工過程中切削力導致的變形和應力。導軌副經中頻淬火和精密磨削及貼塑、刮研工藝，使摩擦阻力小，精度保持性長久。
2）床頭箱具有獨立主軸結構，可實現無極變速，主軸最高轉速2500r/min。
3）X軸采用同步帶輪傳動，Z軸采用伺服電機與滾珠絲杠直接連接，可獲得更高的加工精度。
4）導軌、滾珠絲杠副采用集中自動稀油潤滑，定時定量向各潤滑部位注油，保證各滑動面均勻潤滑，保證了滾珠絲杠副和導軌的使用壽命。
適用行業(yè)：
適應輕工、機械、汽車、摩托車等多行業(yè)用戶的多品種、大批量產品的加工。
|
項 目 |
單位 |
TK50 |
|||||
|
床身上最大回轉直徑 |
mm |
φ500 |
|||||
|
床鞍上最大回轉直徑 |
mm |
φ280 |
|||||
|
最大車削直徑 |
mm |
φ500/350 |
|||||
|
最大工件長度 |
mm |
1100 |
1600 |
2100 |
3100 |
||
|
最大車削長度 |
mm |
1000 |
1500 |
2000 |
3000 |
||
|
主軸孔徑 |
mm |
φ87 |
|||||
|
主軸頭型式 |
|
ISO702/ⅠA2-8 |
|||||
|
主軸轉速 |
r/min |
30-2500 |
|||||
|
主軸錐孔 |
|
公制1:20 |
|||||
|
主軸最大輸出扭矩 |
N.m |
354 |
|||||
|
快進速度 |
m/min |
X軸：6 Z軸: 8 |
X軸: 5 Z軸: 6 |
||||
|
絲杠螺距 |
mm |
X軸: 5 Z軸: 6 |
X軸: 5 Z軸: 8 |
||||
|
刀架裝刀容量 |
|
4(標準配置)/6(選擇配置) |
|||||
|
刀臺寬度 |
mm |
200X200 |
|||||
|
刀架允許最大刀具截面 |
mm |
25×25/φ32（鏜刀孔） |
|||||
|
刀架行程 |
mm |
X軸: 275/235（六工位刀架） |
|||||
|
Z軸: 1000/1500/2000/3000 |
|||||||
|
尾座套筒直徑 |
mm |
φ75（φ80 液壓尾座） |
|||||
|
尾座套筒錐度 |
|
手動及液壓尾座MT No.5（MT No.3 活主軸液壓尾座） |
|||||
|
尾座套筒最大行程 |
mm |
150（130 液壓尾座） |
|||||
|
主電機功率 |
kW |
15 伺服（超同步電機為13Kw） |
|||||
|
主傳動三角皮帶 |
|
5V-900 4根 |
|||||
|
注：“/”后尺寸，為配置臥式六工刀架時的機床參數（刀盤回轉直徑以φ360計）。 |
|||||||
|
機床外型尺寸 (長×寬×高)
|
mm |
1000 |
2700×1500×1700 |
||||
|
1500 |
3200×1500×1700 |
||||||
|
2000 |
3700×1500×1700 |
||||||
|
3000 |
4700×1500×1700 |
||||||
|
機床凈重 |
|
機型 |
1000 |
1500 |
2000 |
3000 |
|
|
kg |
|
2800 |
3200 |
3600 |
4600 |
||
